Realizar un abocardado en el extremo del tubo con un ángulo de 90º en un paso supone estrés puro para el material. Por este motivo, en el equipo de premontaje VOSS Flare 110 totalmente automático VOSS ha apostado por el procedimiento oscilante, más cuidadoso con el material y más rápido: el sistema realiza un movimiento oscilante de modo que el extremo del tubo es abocardado parcialmente varias veces seguidas con menor fuerza y contacto con la herramienta.
El acero del tubo mantiene así sus fibras continuas y con ello su resistencia. Además, la calidad de la superficie de obturación es particularmente buena al no producirse ninguna marca de mecanizado.
El sistema VOSS Flare 110 es apropiado para producciones en serie rentables no sólo por la calidad y la rapidez, sino también por prevenir los errores de manejo mediante la placa de tope en su interior y el sencillo manejo por pantalla táctil.
- Abocardado totalmente automático de 90 grados con el método oscilante
- Excelente calidad superficial
- Tope interno de la herramienta para evitar errores de montaje
- Panel táctil, menús intuitivos
Racores abocardados 90º VOSS Flare ORFS
En comparación con las conexiones puramente metálicas, los racores abocardados VOSS Flare ORFS ofrecen una seguridad óptima frente a fugas en operación continua gracias a su junta de sellado elastomérica, incluso bajo las cargas de vibración más fuertes.
El sistema abocardado VOSS Flare ORFS se basa en los estándares de unión ampliamente utilizados ISO 8434-3 y SAE J 1453. Estos estándares se utilizan, por ejemplo, en la maquinaria de construcción y en la maquinaria agrícola, así como en muchas otras áreas de aplicación de sistemas hidráulicos cuando se debe garantizar una protección contra fugas fiable a altas presiones.
Este sistema de unión es una de las soluciones de mayor eficacia probada en hidráulica móvil. Su principio funcional, tan simple como ingenioso, es utilizado por un gran número de fabricantes globales de equipos originales para máquinas móviles.
Detalles del sistema VOSS Flare ORFS
El sistema VOSS Flare ORFS consta de un cuerpo de racor con un sello de junta tórica en el extremo delantero y un extremo del tubo abocardado a 90° como superficie de contrasellado (o un casquillo de soldadura como alternativa), así como un casquillo de soporte y la tuerca de racor VOSS Flare ORFS.
VOSS añade además a sus competencias dentro del sistema la disponibilidad del equipo de premontaje VOSS Flare 110 que permite la realización del abocardado 90º en tubería rígida de una manera rápida y segura, garantizando durante todo el proceso y el óptimo resultado del mismo.
Funcionamiento del sistema VOSS Flare 110
En el siguiente vídeo (en inglés) podemos observar el funcionamiento del equipo de premontaje VOSS Flare 110 para el abocardado totalmente automático de los extremos de tubos a 37º y 90º:
- Seleccionar el sistema de conexión e introducir los parámetros.
- Pulsar el botón para ir a la posición inicial.
- Introducir las herramientas de abocardado y las abrazaderas de sujeción.

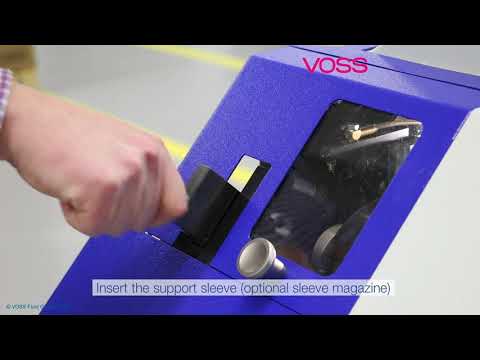

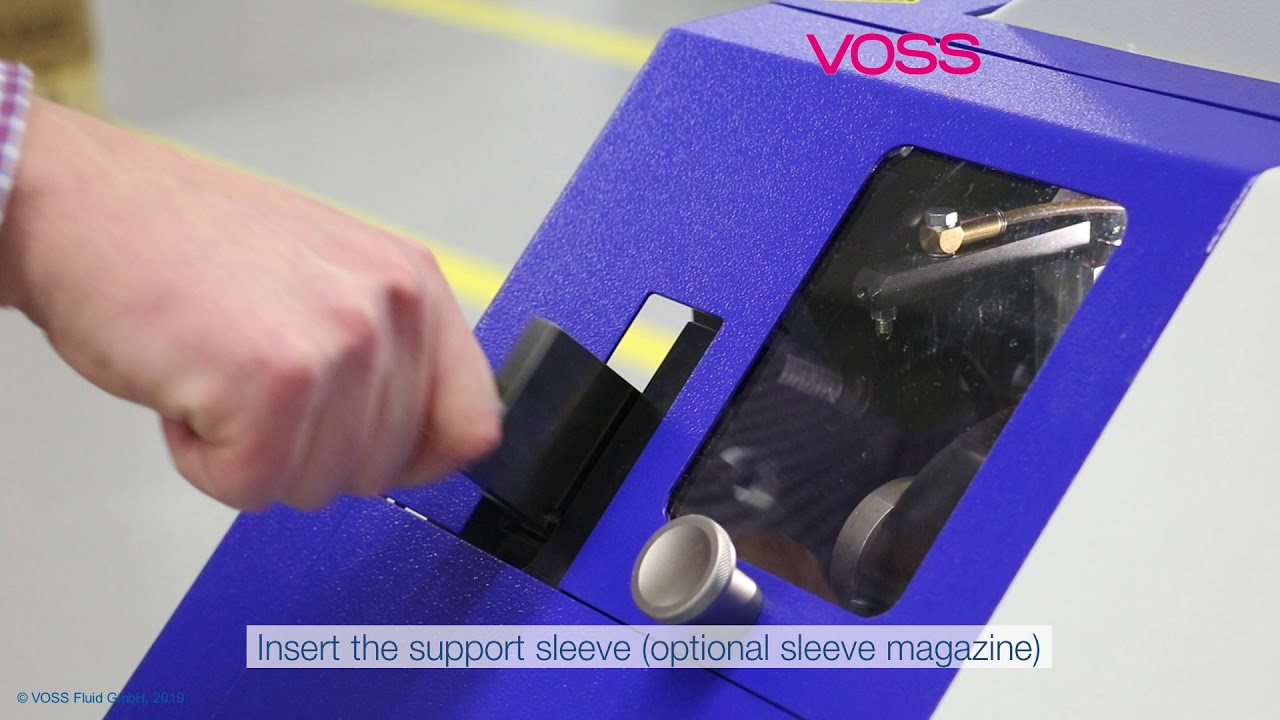

- Colocar el manguito de sujeción (depósito de manguitos opcional).
- Iniciar el montaje presionando el pulsador luminoso.
- Control de los parámetros de montaje y de las dimensiones de prueba.
- Visualización del contador de piezas.
